Технические характеристики
| Скорость гибочного диска | 12 об/мин |
| Габариты | 810х740х870 мм |
| Вес нетто | 364 кг |
| Напряжение питания | 380 В |
| Тип станка | электрический |
| Объем масла в редукторе | 17 л |
| Макс. сечение прутка | 42 мм |
| Мощность (кВт) | 3 |
| Вес брутто | 364 кг |
| Ножная педаль | да |
| Коды товара производителя | СГ064236 |
| Инструкция |
Описание

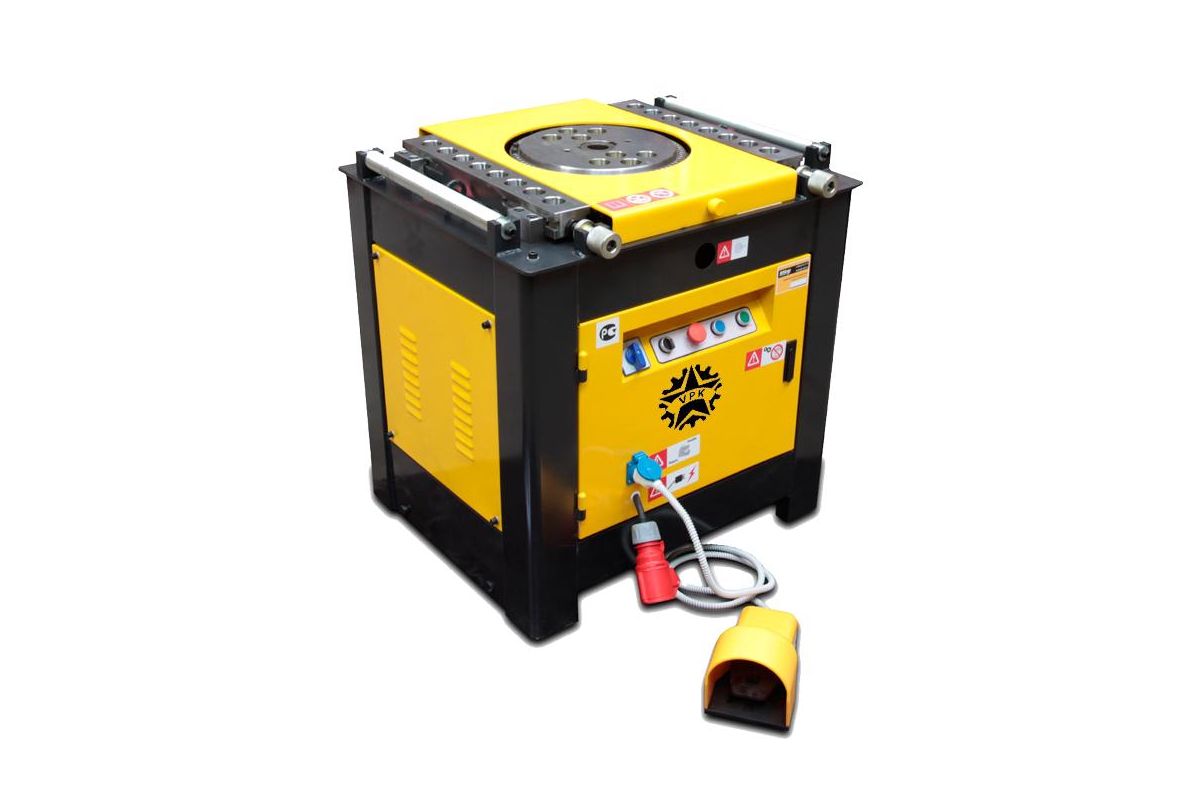

Станок для гибки арматуры VPK Г-42 СГ064236 3 кВт, толщина арматуры 42 мм, вращение диска 12 об/мин
Напряжение сети, В 380
Мощность, кВт 3
Скорость вращения рабочего диска,об/мин 12
Гибка арматуры класса А-I (А240) диаметром, мм 42
Гибка арматуры класса А-III (А400)) диаметром, мм 36
Гибка арматуры класса А-500С диаметром, мм 32
Гибка арматуры класса Ат500 диаметром, мм 36
Габариты без упаковки, мм 810х740х870
Вес без упаковки, кг 364
Масло, л 17
Отзывы
Станок для гибки арматуры Г-42 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначены для гибки арматурной стали круглого, квадратного сечения. В отличие от модели Г-40 на станке для гибки Г-42 сокращено время настройки угла загиба на поворотном рабочем диске.
ПРИНЦИП РАБОТЫ
Гибка арматуры на станке Г-42 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.
КАК ОТЛИЧИТЬ ГИБОЧНЫЙ СТАНОК Г-42 ОТ ПОДДЕЛКИ?
на Г-42 все внутренние части станка загрунтованы и обработаны антикоррозийным покрытием
установлена система защиты электродвигателя с тепловым реле (КМИ), что значительно снижает вероятность выхода из строя электродвигателя
скорость гибки 72 градусов в секунду
рабочий диск и упорные рейки цельные (а не полые как у других), выполнены из заготовки, полученной методом ковки. Твердость диска составляет 16 HRC, а твердость рейки 30 HRC, твердость гибочных приспособлений достигает 40 HRC
только на Г-42 регулируемые упорные рейки
толщина рабочего стола 12 мм. Рабочие узлы защищены кожухом, который значительно продлевает ресурс концевиков, надежно защищая их от непредвиденного механического воздействия, при этом , для регулировки угла загиба на станке демонтаж защитного кожуха не требуется
при отгрузке Г-42РН полностью подготовлен к работе и заправлен маслом
ОСОБЕННОСТИ
на станке установлена защита электродвигателя и аварийные «СТОПы»
электромотор снабжён электротормозом в отличии от Г-40
рабочий вращающийся диск может работать в обоих направлениях с большей скоростью
упрощён порядок изменения угла гиба, применены переставляемые штифты
в отличии от Г-40 увеличено количество отверстий под упорные штифты для большего вариантов гиба
в отличии от Г-40 максимальный диаметр сгибаемой арматуры класса А-I составляет 42мм, класса А-III составляет 36мм
замена масла 1 раз в год
КОМПЛЕКТАЦИЯ
В комплект поставки входит: ножная педаль, набор ключей, набор гибочных приспособлений, упор, квадратная втулка для упора и болт М20 для регулировки упора, 2 штифта, инструкция.
Напряжение сети, В 380
Мощность, кВт 3
Скорость вращения рабочего диска,об/мин 12
Гибка арматуры класса А-I (А240) диаметром, мм 42
Гибка арматуры класса А-III (А400)) диаметром, мм 36
Гибка арматуры класса А-500С диаметром, мм 32
Гибка арматуры класса Ат500 диаметром, мм 36
Габариты без упаковки, мм 810х740х870
Вес без упаковки, кг 364
Масло, л 17
Отзывы
Станок для гибки арматуры Г-42 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначены для гибки арматурной стали круглого, квадратного сечения. В отличие от модели Г-40 на станке для гибки Г-42 сокращено время настройки угла загиба на поворотном рабочем диске.
ПРИНЦИП РАБОТЫ
Гибка арматуры на станке Г-42 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.
КАК ОТЛИЧИТЬ ГИБОЧНЫЙ СТАНОК Г-42 ОТ ПОДДЕЛКИ?
на Г-42 все внутренние части станка загрунтованы и обработаны антикоррозийным покрытием
установлена система защиты электродвигателя с тепловым реле (КМИ), что значительно снижает вероятность выхода из строя электродвигателя
скорость гибки 72 градусов в секунду
рабочий диск и упорные рейки цельные (а не полые как у других), выполнены из заготовки, полученной методом ковки. Твердость диска составляет 16 HRC, а твердость рейки 30 HRC, твердость гибочных приспособлений достигает 40 HRC
только на Г-42 регулируемые упорные рейки
толщина рабочего стола 12 мм. Рабочие узлы защищены кожухом, который значительно продлевает ресурс концевиков, надежно защищая их от непредвиденного механического воздействия, при этом , для регулировки угла загиба на станке демонтаж защитного кожуха не требуется
при отгрузке Г-42РН полностью подготовлен к работе и заправлен маслом
ОСОБЕННОСТИ
на станке установлена защита электродвигателя и аварийные «СТОПы»
электромотор снабжён электротормозом в отличии от Г-40
рабочий вращающийся диск может работать в обоих направлениях с большей скоростью
упрощён порядок изменения угла гиба, применены переставляемые штифты
в отличии от Г-40 увеличено количество отверстий под упорные штифты для большего вариантов гиба
в отличии от Г-40 максимальный диаметр сгибаемой арматуры класса А-I составляет 42мм, класса А-III составляет 36мм
замена масла 1 раз в год
КОМПЛЕКТАЦИЯ
В комплект поставки входит: ножная педаль, набор ключей, набор гибочных приспособлений, упор, квадратная втулка для упора и болт М20 для регулировки упора, 2 штифта, инструкция.
